“北京汇能 LS1024EPD 10A 放水太阳能控制器”参数说明
| 型号： |
LS1024EPD |
规格： |
10A |
| 商标： |
epsolar |
产量： |
|

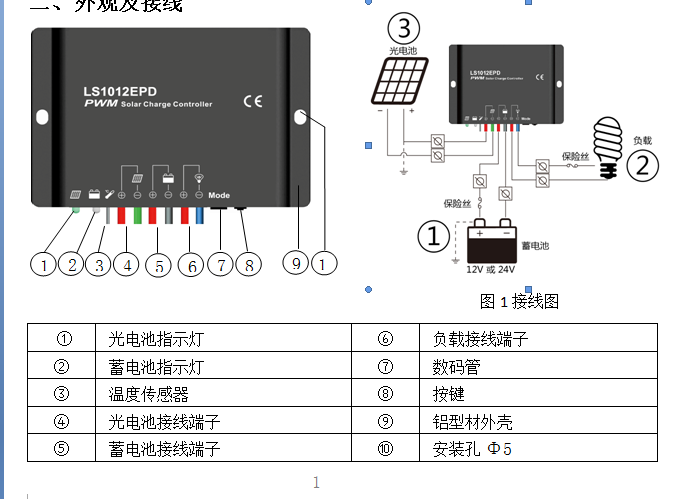

“北京汇能 LS1024EPD 10A 放水太阳能控制器”详细介绍
2
）负载工作模式数码管数值对应表
| 数码管显示
|
输出模式
|
数码管显示
|
输出模式
|
| 0
|
光空开 + 光控关
|
0.
|
光空开 + 8小时延时关
|
| 1
|
光空开 + 1小时延时关
|
1.
|
光空开 + 9小时延时关
|
| 2
|
光空开 + 2小时延时关
|
2.
|
光空开 + 10小时延时关
|
| 3
|
光空开 + 3小时延时关
|
3.
|
光空开 + 11小时延时关
|
| 4
|
光空开 + 4小时延时关
|
4.
|
光空开 + 12小时延时关
|
| 5
|
光空开 + 5小时延时关
|
5.
|
光空开 + 13小时延时关
|
| 6
|
光空开 + 6小时延时关
|
6.
|
手动模式
|
| 7
|
光空开 + 7小时延时关
|
7.
|
调试模式
|
四、故障排除
| 现??????? 象
|
可能原因
|
解决方法
|
| 当有阳光直射光电池组件时，光电池指示灯不亮
|
光电池阵列连线开路
|
请检查光电池电源两端接线是否正确，接触是否可靠
|
| 光电池指示灯快闪
|
蓄电池超压
|
系统电压超压。蓄电池开路，检查蓄电池是否连接可靠；或充电电路损坏
|
| 蓄电池指示灯红色
|
蓄电池过放
|
蓄电池过放，充足电后自动恢复使用
|
| 数码管小数点常亮，但无输出
|
负载连接问题
|
请检查负载是否连接正确、可靠
|
 三、指示及操作
1.
指示灯
| 指示灯
|
颜色
|
状态
|
说明
|
| 光电池指示灯
|
绿色
|
常亮
|
充电正常
|
| 绿色
|
快闪
|
蓄电池超压
|
| 蓄电池指示灯
|
绿色
|
常亮
|
蓄电池正常
|
| 绿色
|
慢闪
|
蓄电池充满
|
| 橙色
|
常亮
|
蓄电池欠压
|
| 红色
|
常亮
|
蓄电池过放
|
| 数码管小数点（负载指示）
|
红色
|
常亮
|
负载开通
|
| 红色
|
慢闪
|
负载过载
|
| 红色
|
快闪
|
负载短路
|
2.
控制器设置操作
数码管显示负载工作模式，具体值请参考“
负载工作模式数码管数值对应表
”。
参数设置采用按键操作方式进行设置，按键操作方法如下：
1
）控制器
上电后，
PV
不连接或
PV
电压小于
5V
，数码管的小数点位点亮；
PV
连接且大于
6V,
数码管为熄灭状态。
2
）按键可用于开关负载（手动模式）和故障清除操作。
3
）
按下按键
5
秒以上，数码管点亮，进入参数浏览模式，该模式可通过单击按键进行参数项的循环浏览。
4
）浏览到所需设置的数值，松开按键并等待
15S
后，数码管停闪，设置成功。
1
）负载工作模式
● 手动模式：可通过手动按键操作对负载开关进行控制。
● 纯光控模式??????????????????????????? ● 光控+定时模式
注意：
在光控模式和光控+时长模式下，负载开启延时10分钟。
● 调试模式（默认）：用于系统调试使用，与纯光控模式相同，只是无延时。
2
）负载工作模式数码管数值对应表
| 数码管显示
|
输出模式
|
数码管显示
|
输出模式
|
| 0
|
光空开 + 光控关
|
0.
|
光空开 + 8小时延时关
|
| 1
|
光空开 + 1小时延时关
|
1.
|
光空开 + 9小时延时关
|
| 2
|
光空开 + 2小时延时关
|
2.
|
光空开 + 10小时延时关
|
| 3
|
光空开 + 3小时延时关
|
3.
|
光空开 + 11小时延时关
|
| 4
|
光空开 + 4小时延时关
|
4.
|
光空开 + 12小时延时关
|
| 5
|
光空开 + 5小时延时关
|
5.
|
光空开 + 13小时延时关
|
| 6
|
光空开 + 6小时延时关
|
6.
|
手动模式
|
| 7
|
光空开 + 7小时延时关
|
7.
|
调试模式
|
四、故障排除
| 现??????? 象
|
可能原因
|
解决方法
|
| 当有阳光直射光电池组件时，光电池指示灯不亮
|
光电池阵列连线开路
|
请检查光电池电源两端接线是否正确，接触是否可靠
|
| 光电池指示灯快闪
|
蓄电池超压
|
系统电压超压。蓄电池开路，检查蓄电池是否连接可靠；或充电电路损坏
|
| 蓄电池指示灯红色
|
蓄电池过放
|
蓄电池过放，充足电后自动恢复使用
|
| 数码管小数点常亮，但无输出
|
负载连接问题
|
请检查负载是否连接正确、可靠
|
| 数码管小数点快闪，且无输出
|
负载短路
|
请检查输出线路，排除短路故障。当负载第一次出现短路时，10S后自动恢复输出；若第二次出现短路时，系统将不会自动恢复，需按一下开关按钮，3秒后控制器恢复正常输出或重新启动控制器
|
| 数码管小数点慢闪，且无输出
|
负载过载
|
负载功率超过额定功率，请减少用电设备。当负载电流大于1.25倍，1.5和2倍额定电流时分别延时60秒、5秒和1秒进行过载保护；当负载过载时，系统将不会自动恢复，需按一下开关按钮，3秒后控制器恢复正常输出或重新启动控制器
|
五、技术参数
| 型号
|
LS1012EPD
|
LS1024EPD
|
LS2024EPD
|
| 系统额定电压
|
12VDC
|
12/24VDC 自动识别
|
12/24VDC 自动识别
|
| 光电池端最大电压
|
30V
|
50V
|
50V
|
| 额定充放电电流
|
10A
|
10A
|
20A
|
| 均衡电压
|
?? 14.8V(12V);29.6V(24V)
|
| 提升电压
|
?? 14.4V(12V);28.8V(24V)
|
| 浮充电压
|
?? 13.7V(12V);27.4V(24V)
|
| 低压断开恢复电压
|
?? 12.6V(12V);25.2V(24V)
|
| 低压断开电压
|
?? 11.2V(12V);22.4V(24V)
|
| 静态损耗
|
12V：≤4.58mA；24V：≤6.01mA
|
| 温度补偿系数
|
―5mV/℃/2V（25℃） |
| 工作环境温度
|
-35℃～+55℃
|
| 防护等级
|
IP67
|
| 外形尺寸
|
108.5mm×75mm×25.6mm
|
|
